空調・衛生設備機能
ホーム › 製品情報・導入事例 › CADEWAシリーズ › CADEWA Real › 空調・衛生設備機能
機器･器具配置
- ● ［複数－距離］－［自由］時に、「多角選択」する機能を追加しました。
下図のような部屋に、スプリンクラヘッド等を一括配置できます。
- ● スプリンクラヘッドを配置すると同時に、包含半径を表示／作画する機能を追加しました。
Stem機器配置
- ● Stem Ver 10.0形式の読込みに対応しました。
倍率･角度変更
- ● 対象機器器具の作画時の情報（「図面縮尺」「SHASE倍率」「入力倍率」）を表示するように
対応しました。
ルート作画
- ● 冷媒管･さや管･チューブ管を複線で作画する機能を追加しました。
複線表現により、平面･断面･CGの表現力が向上し、納まり検討が容易になります。
- ● サイズを与えながら単線冷媒管を作画する機能を追加しました。
冷媒管ラック
- ● 冷媒管ラックを作画する機能を追加しました。
ダクトエルボ
- ● ガイドベーン･マルチベーン付エルボを作画する機能を追加しました。

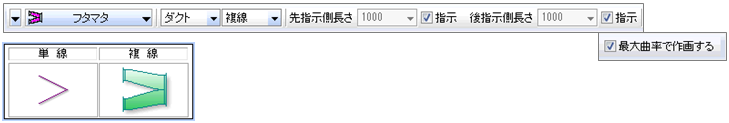

フタマタ
- ● フタマタを作画する機能を追加しました。
ホッパー
- ● 角度を小数点１桁の精度で入力指定できるように対応しました。
ダンパ
- ● 羽根の向きを表現する機能を追加しました。
フレキ
- ● 「部材－部材」，「部材－任意」時に、複線角ダクトに直付け接続できるように対応しました。
配管フレキ
- ● 配管フレキを作画する機能を追加しました。
スリーブ
- ● CADEWAで作画したスリーブの座標、サイズ、長さ等の情報を
「設備－梁貫通孔連携中間ファイル」仕様（※）で出力する機能を追加しました。
出力した「設備－梁貫通孔連携中間ファイル」を躯体･鉄骨専用CADが読込むことにより、
鉄骨との納まりチェックが可能となります。
（※）清水建設株式会社にて策定されたCSVフォーマット
- ● CSV出力時にスリーブ番号を初期化し、1番から振り直しを行う機能を追加しました。
冷媒サイズ表
- ● 設定数を50に追加しました。
- ● 作画済みの冷媒管からサイズを取得する機能を追加しました。
材料集計コマンド（CADEWA Real LTは除く）
- ● 枠指定で選択した範囲の部材のみ、集計する機能を追加しました。
- ● リスト出力時、重量･保温材の数量を出力する機能を追加しました。
経路部材の重量は運搬時や設置時等の重量検討に、保温材の数量は保温材業者への発注数量に
利用できます。
- ● リスト出力時、工事種別毎に出力する機能を追加しました。
積算等に利用でき、運用利便性が向上します。
ルート金額算出コマンド（CADEWA Real LTは除く）
- ● リスト出力時、工事種別毎に出力する機能を追加しました。
静圧計算，揚程計算コマンド（CADEWA Real LTは除く）
- ● 静圧計算ダイアログ，揚程計算ダイアログを開いた際、「抵抗計［Pa］」欄に「0」が
発生する場合、警告メッセージを表示し、背景色有りで表示するように対応しました。
部材の追加
- ● 以下の部材を追加しました。
［機器･器具］
・衛生器具（TOTO･INAX）
・小型電気温水器
・排水金物
「排水金物･共栓付排水金物」－「床排水金物」に「T5A-100」，「T5B-100」を追加
・小口径桝（インバート桝のサイズを追加）

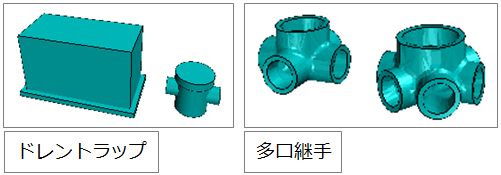

・ドレントラップ
・多口継手
［管材］
・耐火VPパイプ
・耐火VPパイプS
［配管継手］
・ねじ込み可鍛鋳鉄製継手の三方向異径チーズ，径違いクロス
・ナイスジョイント
エルボ、チーズ、ソケットレジューサに75以上の口径を追加
・高温排水用HTDV継手
・耐火DV継手
・BKジョイント
・EF継手
［バルブ］
・ナイスジョイントのゲートバルブ，ボールバルブ
