機器・器具配置

  • ● [複数-距離]-[自由]時に、「多角選択」する機能を追加しました。
  • 下図のような部屋に、照明器具等を一括配置できます。



  • ● 組合せスイッチの種別を追加し、組合せパターンを保存する機能を追加しました。
  • 保存した組合せパターンを再利用でき、運用利便性が向上します。


このページの先頭へ

Stem機器配置

  • ● Stem機器を配置する機能を追加しました。(Stem Ver10.0形式までの読込が可能)

このページの先頭へ

倍率・角度変更

  • ● 対象機器器具の作画時の情報(「図面縮尺」「JECA倍率」「入力倍率」)を表示するように
  • 対応しました。


このページの先頭へ

配線,配線文字

  • ● 配線に複数の配線情報を付与する機能を追加しました。

このページの先頭へ

配線,配線文字,配線注記表

  • ● 配線文字情報設定時、配線文字を図面内から一括検索する機能を追加しました。
  • 配線文字を選択する手間が減り、作業効率が向上します。


このページの先頭へ

CG配線作画,配線振分コマンド(CADEWA Real LTは除く)

  • ● CG配線を振り分けする機能を追加しました。

このページの先頭へ

スリーブ

  • ● CADEWAで作画したスリーブの座標、サイズ、長さ等の情報を
  • 「設備-梁貫通孔連携中間ファイル」仕様(※)で出力する機能を追加しました。

  • 出力した「設備-梁貫通孔連携中間ファイル」を躯体・鉄骨専用CADが読込むことにより、

  • 鉄骨との納まりチェックが可能となります。

  • (※)清水建設株式会社にて策定されたCSVフォーマット

  • ● CSV出力時にスリーブ番号を初期化し、1番から振り直しを行う機能を追加しました。

このページの先頭へ

アイソメ展開

  • ● 機器器具とルート部材を対象に、アイソメ図を作成する機能を追加しました。
  • 機器器具とルート部材の系統を立体的に確認でき、施工ミスを防ぎます。


このページの先頭へ

配線情報チェックコマンド(CADEWA Real LTは除く)

  • ● 配線に付与している配線情報を編集する機能を追加しました。
  • 配線情報を付与した配線を再作画する手間が減り、作業効率が向上します。


このページの先頭へ

材料集計コマンド(CADEWA Real LTは除く)

  • ● 枠指定で選択した範囲の部材のみ、集計する機能を追加しました。


  • ● リスト出力時、重量を出力する機能を追加しました。
  • 経路部材の重量は運搬時や設置時等の重量検討に利用できます。

  • ● リスト出力時、工事種別毎に出力する機能を追加しました。
  • 積算等に利用でき、運用利便性が向上します。



このページの先頭へ

Luminous Planner照度分布計算コマンド(CADEWA Real LTは除く)

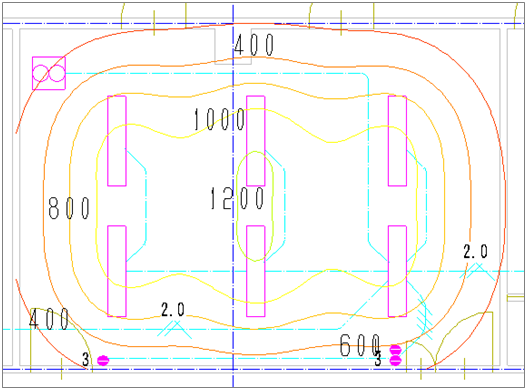

  • ● 照度ラインを色付きにする機能を追加しました。
  • 照度の強弱を視覚的に確認できます。


このページの先頭へ

部材の追加

  • ● 以下の部材を追加しました。
  • [機器・器具]

  • ・三菱電機照明㈱の「姿図」

  • ・パナソニック㈱の「姿図」

  • ・公共施設型番照明器具

  • ・その他照明器具


  • [配線]

  • ・マイクロホン用配線 EM-MEES
