電気設備機能

電気部材変換

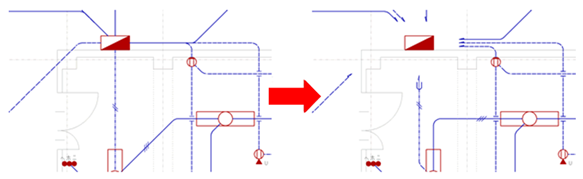

汎用CADで作画された電気図面を書き直すことなく、CADEWA Realの電気部材に変換できます。
（機器・器具、配線、条数、隠線記号、エンド伏せ、省略記号）

機器・器具配置

シンボルは、(社)日本電設工業協会「JECAシンボル」を標準搭載します。
業務用、住宅用の太陽光パネル部材やLED照明器具も配置可能です。
詳細寸法を指定できるパラメトリック配置や一括配置、円弧配置等に対応しています。
複数配置時は、配置後に自動配線も可能です。

配線作画

配線は、施工方法別に色・線種・線幅を設定できます。
配線作画時は、用途に応じて配線条数・省略記号・エンド伏せを同時に作画できます。
複数の配線を一括で作画でき、ケーブルラック上の配線作画や系統図の配線作画もスピーディーに作画できます。

充実した機器・器具間の配線パターンを用意しています。

また機器・器具に対する一括作画、集中作画、さらに配線の自動振分け、一括矢印作画、立上引下記号作画等、多数の作画が可能です。
配線作画と同時に、リアルタイムに隠線処理します。
また点滅回路を設定すれば、自動で条数を計算して一括作画できます。

技術計算

照度計算、幹線サイズ計算等の技術計算ができます。

編集

機器・器具編集

一括で機器・器具の置き換えや配置角度・倍率変更等の編集ができます。
機器・器具を移動・削除すると、接続された配線も連動して移動・伸縮・削除します。
仕様変更などにともなう図面の修正にもすぐに対応でき、大幅な時間短縮ができます。

配線編集

作画済みの複数の配線に対して、配線パターンの変更や施工方法の変更ができます。
作画済みの配線からの継続作画や隠線順位の入替、隠線部分の復元など、豊富な編集機能を搭載しています。

複線化 NEW

単線で作画している配線を、CG配線に変換することができます。
簡単かつスピーディに3D化することができ、イメージを伝え易くなるので他設備との取り合い等で効果を発揮します。

ケーブルラック、バスダクト・金属ダクト、複線配線

平面だけで、ケーブルラック、バスダクト・金属ダクトが簡単に作画でき、3次元CGも表示されます。
作画後もルート移動・変形・伸縮などが可能です。
またケーブル・電線管は、3次元CGに対応し、作画済みのラックレベルが取得でき、ラック上に簡単に3次元CG配線が作画できます。

展開図・分電盤図・分電盤表ほか

手間のかかる展開図・分電盤図・分電盤表・動力盤図・動力盤表等を、平面図の情報を活用し、自動で作成できます。

仕上げ

図面内に作画した配線条数や機器・器具を検索し、配線注記表や機器・器具凡例表を自動で作画できます。
その他、配線注釈、部材の取り付け高さの作画など多数の仕上げができます。
ペーパーレイアウト上でも注釈文字や配線文字が直接作画できます。

系統図・展開図・姿図・回路図形状

系統図・展開図・姿図・回路図形状を搭載しています。
姿図は公共建築設備工事標準図「電気設備編」の公共施設型番照明器具を多数追加しています。

材料集計

器具（BOX含む）の個数、配線長さ（垂直方向や隠線した配線長さを含む）などの材料を自動集計します。
電線・ケーブルと電線管を区分けした集計や電線管・ケーブルラック・レースウェイの本数単位での集計も可能。
集計結果はExcel形式やCSV形式、CI-NET形式で出力できます。

Luminous Planner連携 NEW

パナソニック株式会社の照明設計アプリケーション「Luminous Planner」(以下ルミナスプランナー)と 「CADEWA Real」を連携する機能を搭載しました。(本機能はCADEWA Real LTには含まれません)

＜主な連携内容＞

• パナソニック製照明器具データをCADEWAシンボルとして読込み、
  CADEWAの機器・器具に変換（シンボル登録）する機能
• CADEWAの図面上に配置されたパナソニック製照明器具シンボルと、
  CADEWAで設定した部屋情報を、ルミナスプランナーのファイルフォーマットで出力する機能

＜メリット＞

• CADEWAから出力したパナソニック製照明器具の配置設計データをルミナスプランナーで読込み、 情報を入力することなく照度分布図を作成することが可能になります。
• ルミナスプランナーから出力した照度分布図データ(DXF)をCADEWAに取り込むことで、 CADEWA図面上に照度分布表現が可能となり、照度設計の効率化が図れます。
• パナソニック製照明器具の品番で集計することも可能となり、 設計・積算業務の効率化が図れます。

※Luminous Plannerはパナソニック株式会社の登録商標です。
