初心者にもやさしい汎用2次元CAD!
わかりやすい画面構成と操作方法!

ガイドメッセージや、各コマンド毎に操作パネルが表示されますので、簡単に図面作画が可能です。
[CB-CAD][Jw-cad]からの乗り換えにおすすめです。

  • ガイドメッセージ
    次に行う操作を表示します。
  • 操作パネル
    各コマンド機能を分かりやすく表示します。

充実のデータベース!

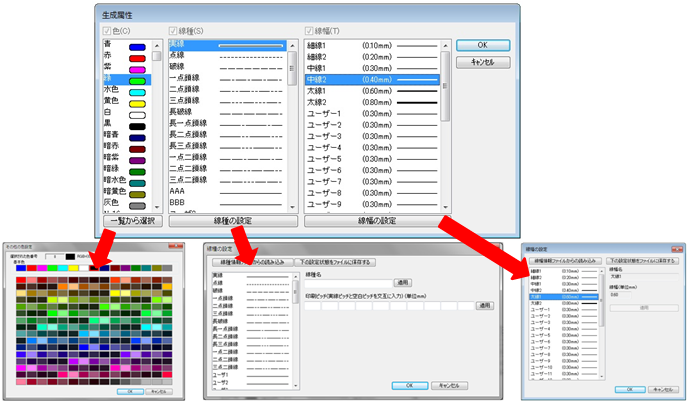

256レイヤ(16グループ×16レイヤ),256色,64線種,32線幅

  • 256レイヤ

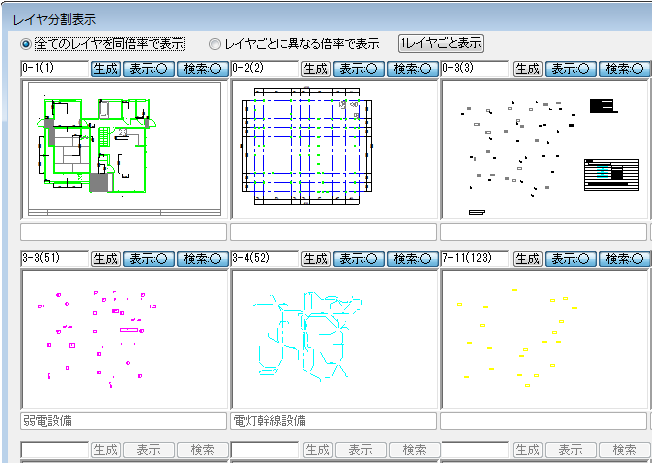

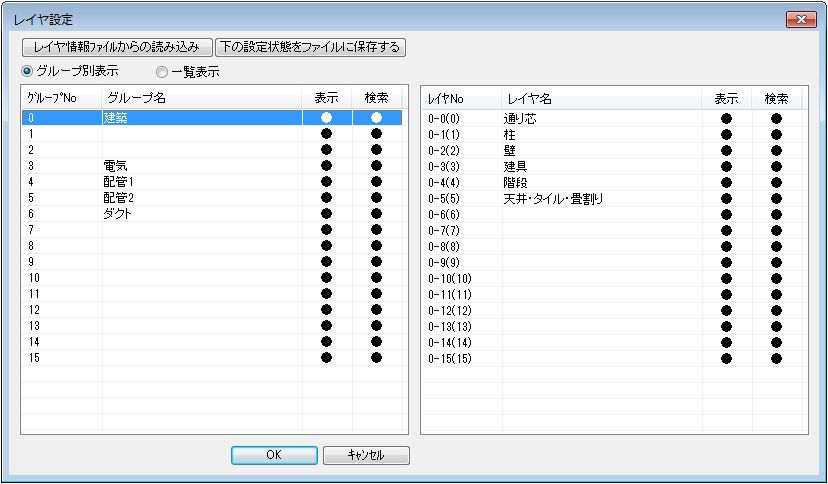

    簡単にレイヤ名称設定ができます。また、分割画面でレイヤ毎の「表示・非表示」「検索・非検索」の設定が可能です。

  • 256色,64線種,32線幅
    線種をユーザ登録することができます。

充実のファイル互換!
もちろん、設備版「CRAFT CAD」のファイル入出力が可能です。


  • 読込対応
    Jw-cad:JWW(Ver8 まで)
    AutoCAD:DWG,DXF(AutoCAD 2020 まで)
  • 出力対応
    Jw-cad:JWW(Ver8 まで)
    AutoCAD:DWG,DXF(AutoCAD 2020 まで)

簡単操作①!相対ピッチモード

移動距離を確認しながら、移動、複写等の作画が可能です。

簡単操作②!連続寸法作画

配置点の連続指示で寸法線を作画できます。

簡単操作③!文字入力

フォント設定、文字高設定等が簡単にできます。
また、文字枠の設定が可能です。

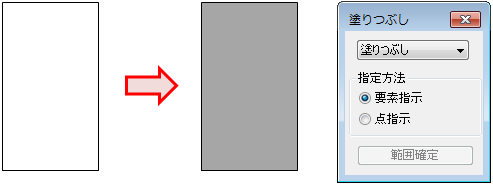

簡単操作④!塗りつぶし

ハッチング機能に加え、塗りつぶしが可能です。

イメージ読込機能

スキャンした図面データや写真データを読込みできます。(PDF,BMP,JPG,TIFF,PNG)
もちろん、イメージのスケール調整、回転(水平方向に補正)も可能です。

PDFデータ読込み

  • ● CADソフトなどから直接PDF形式に変換したベクトル形式のPDFデータを、CRAFT CADの
  • CAD要素として読込みできます。CRAFT CADでのトレース作業が不要となることから、

  • 図面作成業務の大幅な効率化に繋がります。new



  • PDFデータ(注1)読込み


  • 対象となるPDFデータは、Microsoft Word や Excel,CADデータをPDF変換ソフトで作成した、

  • 文字や線分情報を保持しているPDF(ベクトル形式)ファイルのみです。

マルチディスプレイ

  • ● CRAFT CADを複数のディスプレイで同時起動させることができます。
  • この機能で、複数のディスプレイ間でCRAFT CAD図面の複写等が行えます。

  • これにより、作業効率のアップを図れます。new

  • マルチディスプレイ

その他便利な機能

  • コンテキストメニュー対応
    各コマンドの初回オペレーションの右クリック時に「スタックコマンド」や「関連コマンド」のポップアップメニューを表示。
    効率的な作画が可能です。

  • クリップボード機能
    作画した図面をクリップボードコピーで、「Word」や「Excel」などに貼り付けが可能です。

  • ホイール付きマウス対応
    ホイールの回転で画面の移動・拡大縮小ができます。
    また、ホイールボタンをドラッグすることで、画面移動ができます。

  • USBプロテクタ標準装備
    USBプロテクタの差替えにより、使用するパソコンを限定することなく運用が可能です。
