機能紹介

初心者にもやさしい汎用2次元CAD!
わかりやすい画面構成と操作方法！

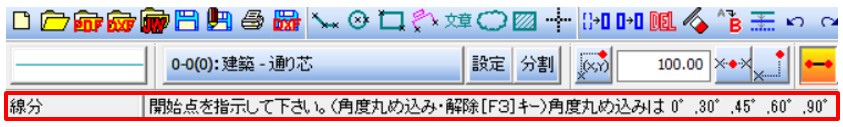

ガイドメッセージや、各コマンド毎に操作パネルが表示されますので、簡単に図面作画が可能です。
[CB-CAD][Jw-cad]からの乗り換えにおすすめです。

• ● ガイドメッセージ

• 次に行う操作を表示します。



• ● 操作パネル

• 各コマンド機能を分かりやすく表示します。

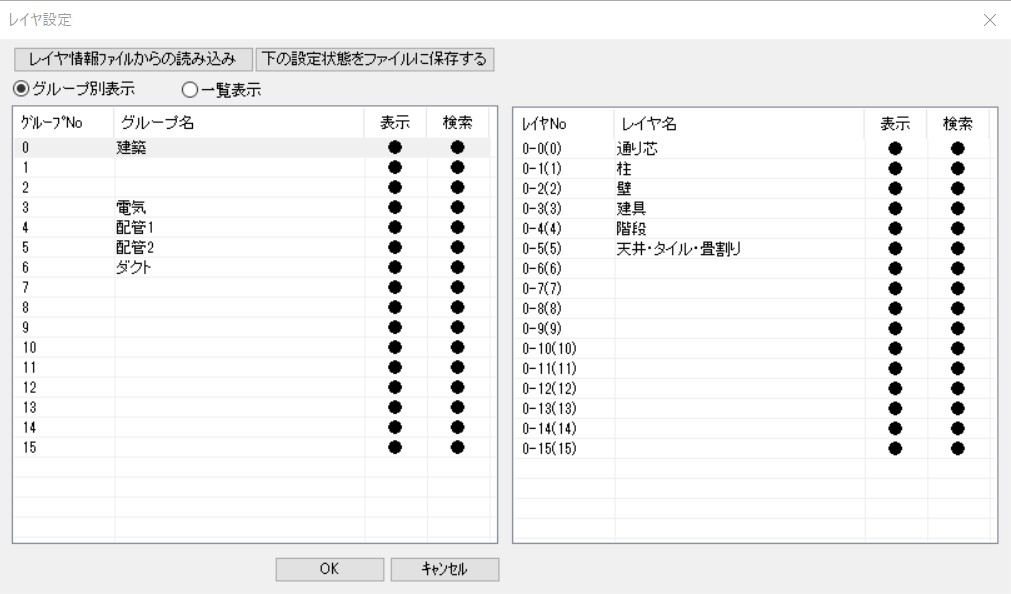

• ● 256レイヤ

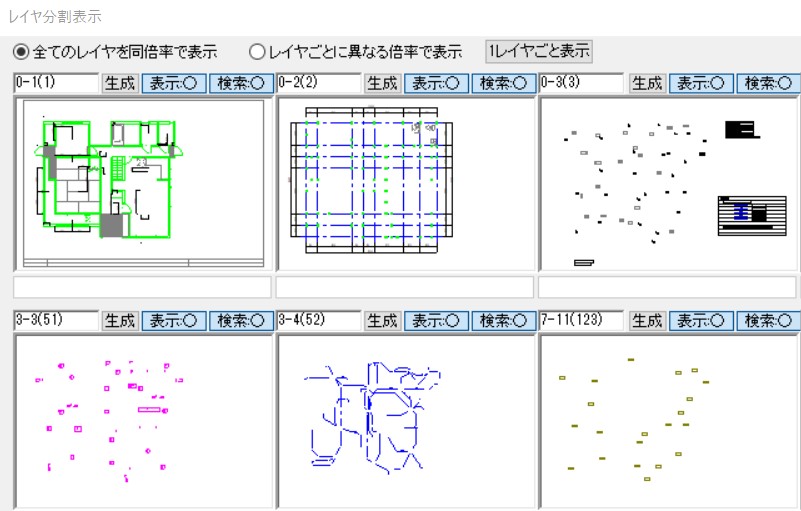

• 簡単にレイヤ名称設定ができます。また、分割画面でレイヤ毎の「表示・非表示」

• 「検索・非検索」の設定が可能です。

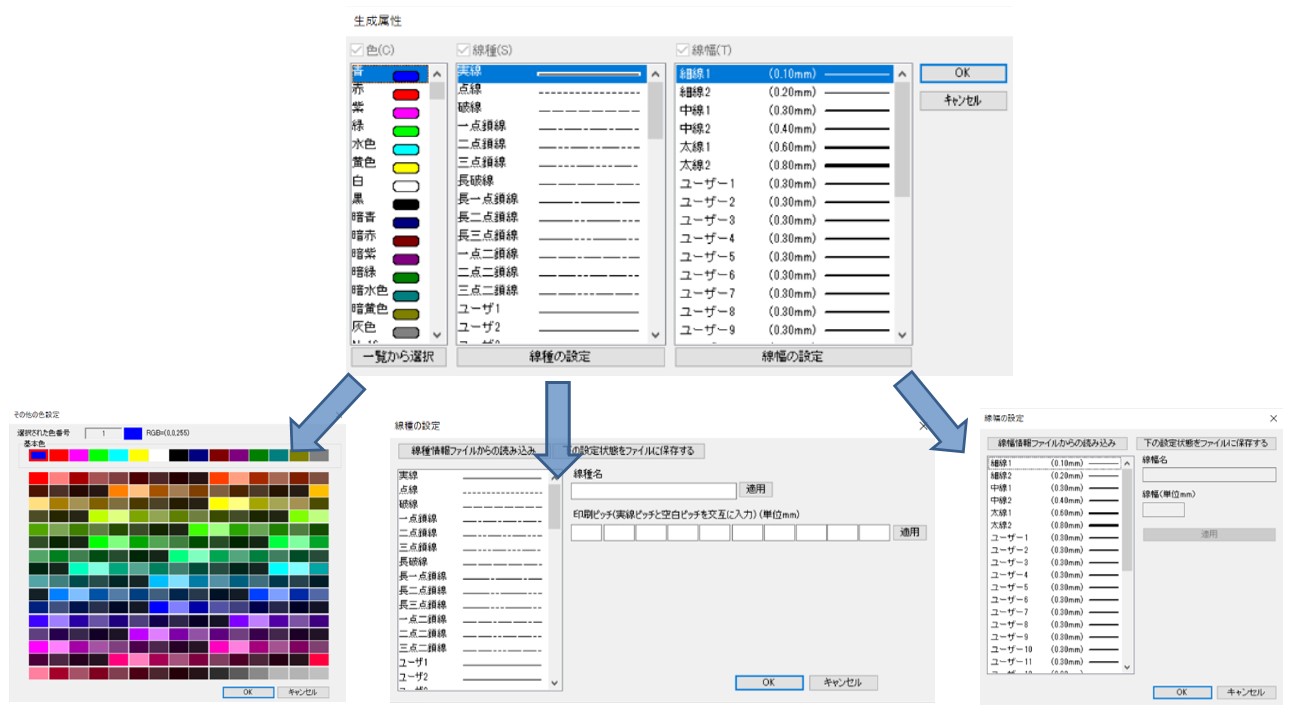

• ● 256色，64線種，32線幅

• 線種をユーザ登録することができます。





• ● 読込対応

• Jw-cad：JWW（Ver8 まで）

• AutoCAD：DWG，DXF（AutoCAD 2022 まで）

• ● 出力対応

• Jw-cad：JWW（Ver8 まで）

• AutoCAD：DWG，DXF（AutoCAD 2022 まで）

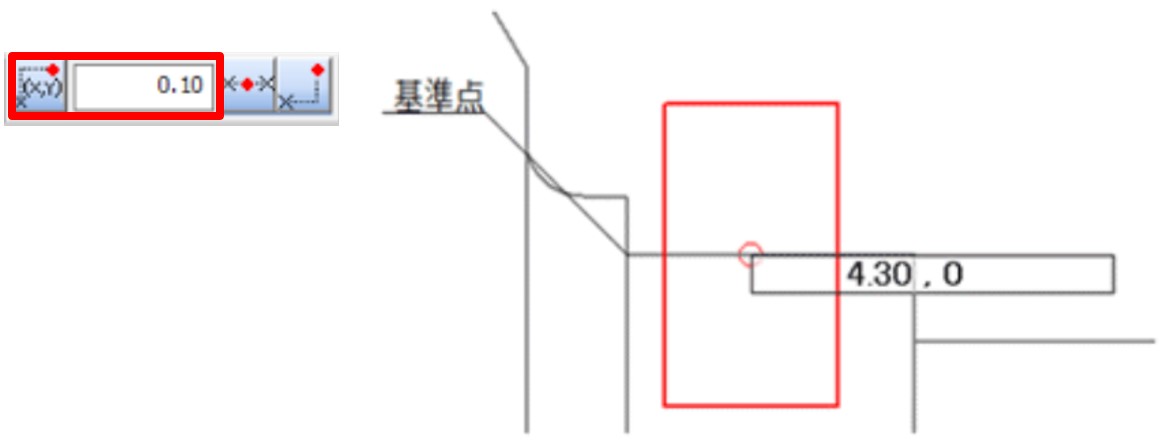

簡単操作①！相対ピッチモード

• ● 移動距離を確認しながら、移動、複写等の作画が可能です。

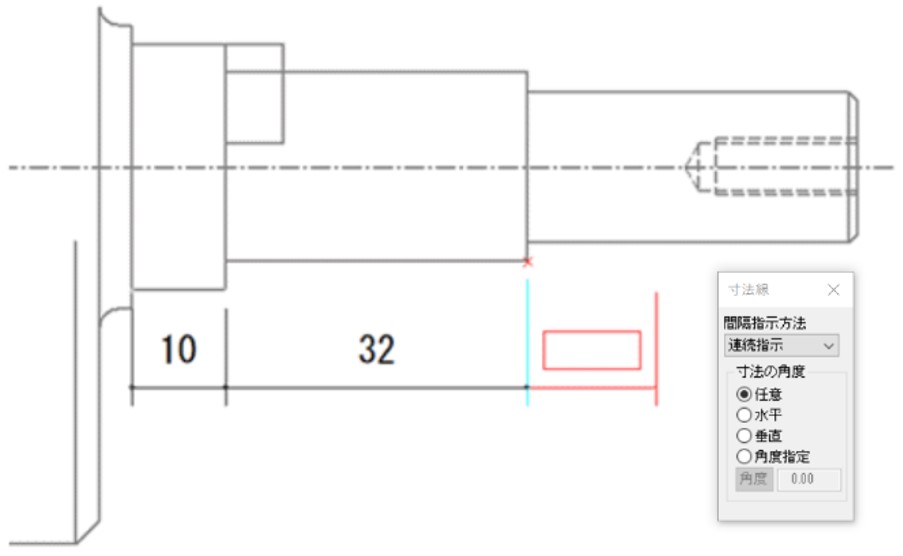

簡単操作②！連続寸法作画

• ● 配置点の連続指示で寸法線を作画できます。

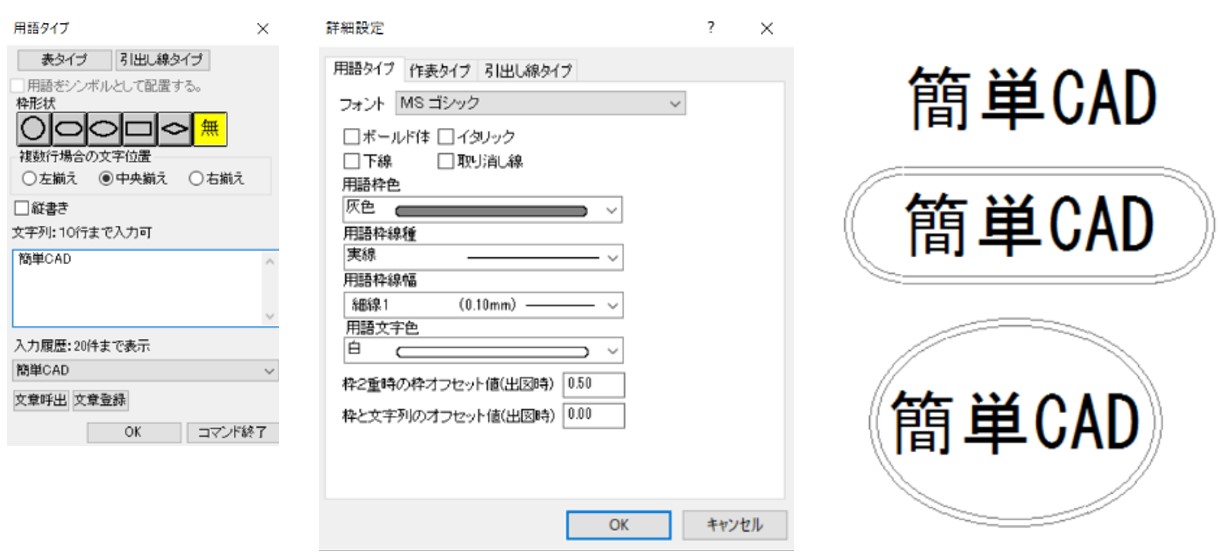

簡単操作③！文字入力

• ● フォント設定、文字高設定等が簡単にできます。また、文字枠の設定が可能です。

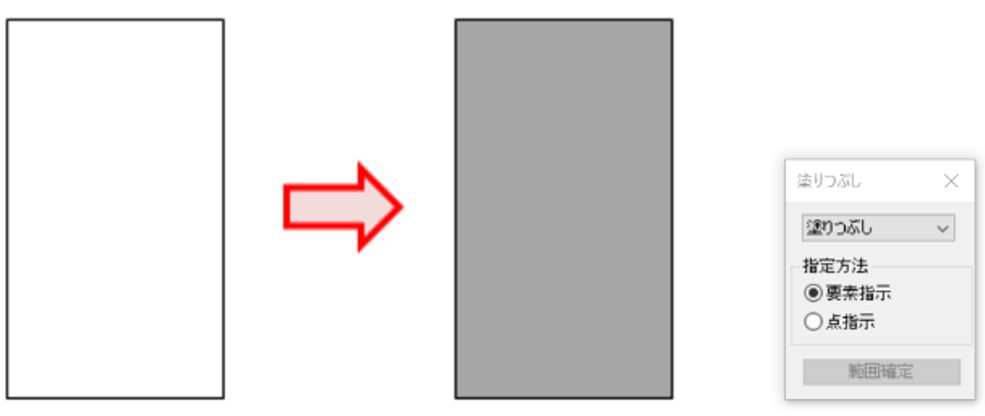

簡単操作④！塗りつぶし

• ● ハッチング機能に加え、塗りつぶしが可能です。

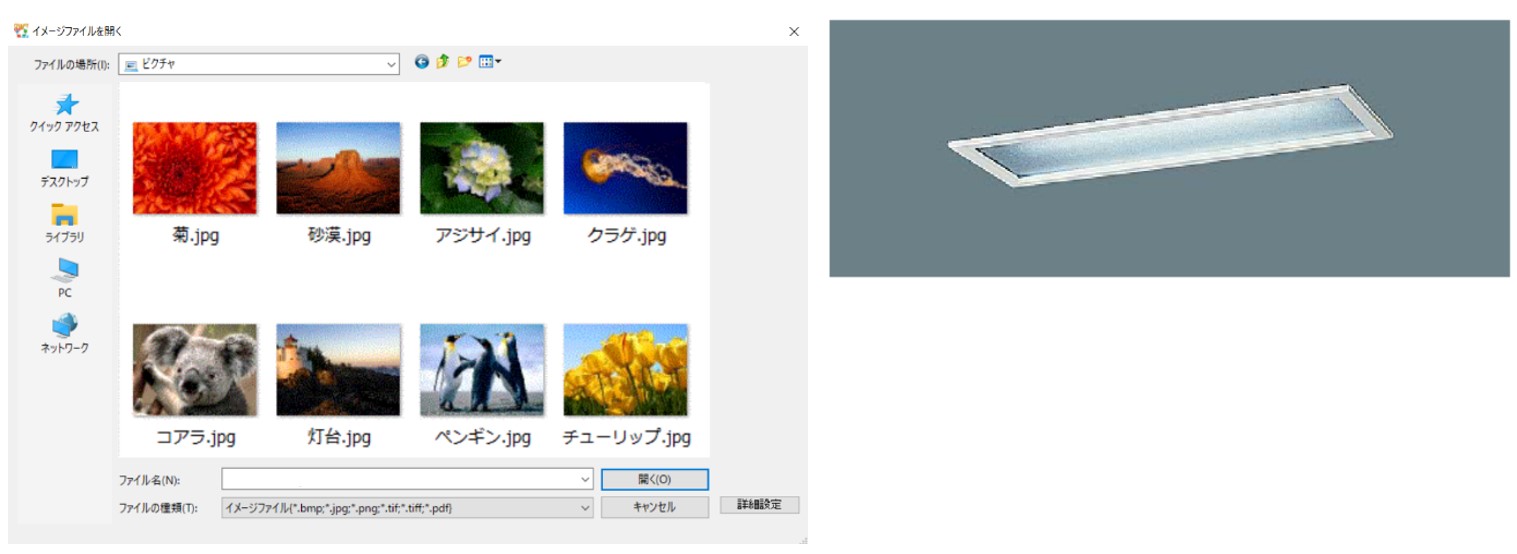

イメージ読込機能

• ● スキャンした図面データや写真データを読込みできます。（PDF，BMP，JPG，TIFF，PNG）

• もちろん、イメージのスケール調整、回転（水平方向に補正）も可能です。

PDFデータ読込み

• ● CADソフトなどから直接PDF形式に変換したベクトル形式のPDFデータを、CRAFT CADの

• CAD要素として読込みできます。CRAFT CADでのトレース作業が不要となることから、

• 図面作成業務の大幅な効率化に繋がります。



•







• 対象となるPDFデータは、Microsoft Word や Excel，CADデータをPDF変換ソフトで作成した、

• 文字や線分情報を保持しているPDF（ベクトル形式）ファイルのみです。

デュアルディスプレイ

• ● CRAFT CADを複数のディスプレイで同時起動させることができます。

• この機能で、複数のディスプレイ間でCRAFT CAD図面の複写等が行えます。

• これにより、作業効率のアップを図れます。

その他便利な機能

• 「DWG・DXF」および「JWW」の最新データに対応
  「DWG・DXF（AutoCAD 2022まで）」「JWW（Jw-cad Ver8まで）」の入出力に対応しました。
• 64ビットに対応
  64ビットアプリケーションとして動作します。
• WEBライセンス
  ライセンス管理方式を従来のUSBプロテクタ認証から WEB認証に変更し、ライセンス利用の最適化を図ります。
• コンテキストメニュー対応
  各コマンドの初回オペレーションの右クリック時に「スタックコマンド」や「関連コマンド」のポップアップメニューを表示。
  効率的な作画が可能です。
• クリップボード機能
  作画した図面をクリップボードコピーで、「Word」や「Excel」などに貼り付けが可能です。
• ホイール付きマウス対応
  ホイールの回転で画面の移動・拡大縮小ができます。
  また、ホイールボタンをドラッグすることで、画面移動ができます。
